【題目】如圖1，閉合開關后，使A1測量L1和L2的總電流，其中通過燈泡Ll的電流為0.5A，A2測通過燈泡L2的電流為0.4A．當滑動變阻器滑片向右移動時，燈泡L1變暗，用鉛筆線代替導線連接符合要求的實物圖．

（1）連接電路時，開關應處于 狀態，滑動變阻器的滑片應處于 位置，即圖2中的 端．

（2）若電流表的指針反偏，原因是 ；若移動滑片P發現燈泡L1的亮度不變，原因是 ．

Answer 1

【答案】（1）斷開；最大阻值的；最右；（2）正負接線柱接反了；變阻器的最上端或最下端的兩個接線柱接入電路．

【解析】試題分析：根據題目要求，兩燈連成并聯電路，即電流表A1處于干路中，A2測量L2電流，變阻器與L1串聯；

（1）在連接電路時，開關應該斷開，其滑片處于最大阻值處；

（2）據電路中常見的故障分析判斷即可．

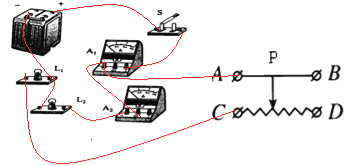

解：據題目要求可知，兩燈連成并聯電路，即電流表A1處于干路中，A2測量L2電流，變阻器與L1串聯；如下圖所示：

（1）據課本可知，連接電路時，開關應處于斷開狀態，滑動變阻器的滑片應處于最大阻值處，即圖2中的右端；

（2）當電流表的正負接線柱接反后，電流表的指針將反向偏轉；

無論如何移動滑動變阻器的滑片，燈泡亮度都不改變，即說明電阻不變，即表明變阻器的最上端或最下端的兩個接線柱接入電路；

故答案為：（1）斷開；最大阻值的；最右；（2）正負接線柱接反了；變阻器的最上端或最下端的兩個接線柱接入電路．
