科目：czwl 來源：海南省期末題 題型：單選題

小明要測量燈L₁的電流大小，正確的電路圖是：

[ ]

A.

B.

C.

D.

查看答案和解析>>

科目：czwl 來源： 題型：

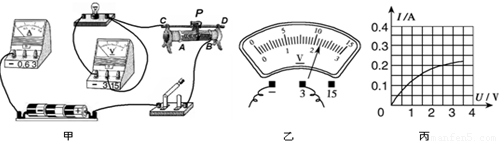

小紅做測量小燈泡電功率的實驗（小燈泡標有“2.5V”字樣）．

（1）連接電路前要將開關

斷開

．
（2）請你用筆畫線代替導線，將圖甲中的實物電路連接完整．
（3）實驗過程中，小紅正確連接電路并檢查無誤后，閉合開關，但她發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，她正確的做法應該是

移動滑片看燈泡是否發光

．
（4）小葉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖乙所示）為

2.2

V，若他想測量小燈泡的額定功率，應將圖中滑片P向

B

（選填“A”或“B”）端移動，使電壓表的示數為2.5V．
（5）小紅移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是

0.5

W．
（6）小紅還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)?!--BA-->

燈絲電阻隨溫度升高而增大

．

查看答案和解析>>

科目：czwl 來源：2013年福建省福州市中考物理模擬試卷（一）（解析版） 題型：解答題

小紅做測量小燈泡電功率的實驗（小燈泡標有“2.5V”字樣）．

（1）連接電路前要將開關______．
（2）請你用筆畫線代替導線，將圖甲中的實物電路連接完整．
（3）實驗過程中，小紅正確連接電路并檢查無誤后，閉合開關，但她發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，她正確的做法應該是______．
（4）小葉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖乙所示）為______V，若他想測量小燈泡的額定功率，應將圖中滑片P向______（選填“A”或“B”）端移動，使電壓表的示數為2.5V．
（5）小紅移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是______W．
（6）小紅還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)開_____．

查看答案和解析>>

科目：czwl 來源： 題型：解答題

小紅做測量小燈泡電功率的實驗（小燈泡標有“2.5V”字樣）．

（1）連接電路前要將開關__．
（2）請你用筆畫線代替導線，將圖甲中的實物電路連接完整．
（3）實驗過程中，小紅正確連接電路并檢查無誤后，閉合開關，但她發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，她正確的做法應該是．
（4）小葉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖乙所示）為V，若他想測量小燈泡的額定功率，應將圖中滑片P向（選填“A”或“B”）端移動，使電壓表的示數為2.5V．
（5）小紅移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是W．
（6）小紅還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)開_．

查看答案和解析>>

科目：czwl 來源： 題型：

小明要測量通過燈泡L₁的電流大小，下列電路圖正確的是（　　）

A．

B．

C．

D．

查看答案和解析>>

科目：czwl 來源： 題型：

（2013?沈河區二模）小強在做“測量小燈泡的電功率”的實驗（小燈泡標有“2.5V”字樣）：
（1）如圖甲所示，小強正確連接電路并檢查無誤后，閉合開關，但他發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，他正確的做法應該是

將滑動變阻器滑片右移看燈泡是否能變亮

．
（2）小強按要求正確連接電路后，閉合開關，發現電壓表指針偏轉到最右端的位置．其原因可能是

燈L處斷路或滑動變阻器短路

．
（3）小強移動滑片P到某一點時，電壓表示數如圖乙所示，若他想測量小燈泡的額定功率，應將圖中滑片P向

B

（填“A”或“B”）端移動，使電壓表的示數為

2.5

V．
（4）小強移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是

0.5

W．
（5）小強還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)?!--BA-->

燈絲電阻隨溫度升高而增大

．
（6）根據圖象信息，還可計算出小燈泡正常發光時的電阻值為

12.5

Ω．

查看答案和解析>>

科目：czwl 來源： 題型：

（2013?儀征市二模）小紅做測量小燈泡電功率的實驗（小燈泡標有“2.5V”字樣）．

（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整．
（2）實驗過程中，小紅正確連接電路并檢查無誤后，閉合開關，但她發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，她正確的做法應該是

先移動滑片，觀察小燈泡是否能發光

．
（3）小紅移動滑片P到某一點時，電壓表示數如圖乙所示，若她想測量小燈泡的額定功率，應將圖中滑片P向

B

（A/B）端移動，使電壓表的示數為

2.5

V．
（4）小紅移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是

0.5

W．
（5）小紅還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)?!--BA-->

燈絲的電阻隨溫度的升高而增大

．

查看答案和解析>>

科目：czwl 來源： 題型：解答題

小紅做測量小燈泡電功率的實驗（小燈泡標有“2.5V”字樣）．

（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整．
（2）實驗過程中，小紅正確連接電路并檢查無誤后，閉合開關，但她發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，她正確的做法應該是．
（3）小紅移動滑片P到某一點時，電壓表示數如圖乙所示，若她想測量小燈泡的額定功率，應將圖中滑片P向（A/B）端移動，使電壓表的示數為V．
（4）小紅移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是W．
（5）小紅還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)開_．

查看答案和解析>>

科目：czwl 來源： 題型：

小強在做“測量小燈泡的電功率”的實驗(小燈泡標有“2.5V”字樣)：

(1)如圖17甲所示，小強正確連接電路并檢查無誤后，閉合開關，但他發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，他正確的做法應該是____________________________________。

(2)小強按要求正確連接電路后，閉合開關，發現電壓表指針偏轉到最右端的位置。其原因可能是________________________。

(3)小強移動滑片P到某一點時，電壓表示數如圖16乙所示，若他想測量小燈泡的額定功率，應將圖中滑片P向______(填“A”或“B”)端移動，使電壓表的示數為______V。

(4)小強移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I—U圖象，根據圖象信息，可計算出小燈泡的額定功率是________W。

(5)小強還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)開______________。

(6)根據圖象信息，還可計算出小燈泡正常發光時的電阻值為_______。

查看答案和解析>>

科目：czwl 來源：2013年江蘇省揚州市儀征市中考物理二模試卷（解析版） 題型：解答題

小紅做測量小燈泡電功率的實驗（小燈泡標有“2.5V”字樣）．

（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整．
（2）實驗過程中，小紅正確連接電路并檢查無誤后，閉合開關，但她發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，她正確的做法應該是______．
（3）小紅移動滑片P到某一點時，電壓表示數如圖乙所示，若她想測量小燈泡的額定功率，應將圖中滑片P向______（A/B）端移動，使電壓表的示數為______V．
（4）小紅移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是______W．
（5）小紅還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)開_____．

查看答案和解析>>

科目：czwl 來源：2013年遼寧省沈陽市沈河區中考物理二模試卷（解析版） 題型：填空題

小強在做“測量小燈泡的電功率”的實驗（小燈泡標有“2.5V”字樣）：
（1）如圖甲所示，小強正確連接電路并檢查無誤后，閉合開關，但他發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，他正確的做法應該是    ．
（2）小強按要求正確連接電路后，閉合開關，發現電壓表指針偏轉到最右端的位置．其原因可能是    ．
（3）小強移動滑片P到某一點時，電壓表示數如圖乙所示，若他想測量小燈泡的額定功率，應將圖中滑片P向    （填“A”或“B”）端移動，使電壓表的示數為    V．
（4）小強移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是    W．
（5）小強還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)?u>    ．
（6）根據圖象信息，還可計算出小燈泡正常發光時的電阻值為    Ω．

查看答案和解析>>

科目：czwl 來源： 題型：解答題

小強在做“測量小燈泡的電功率”的實驗（小燈泡標有“2.5V”字樣）：
（1）如圖甲所示，小強正確連接電路并檢查無誤后，閉合開關，但他發現燈泡不亮，于是立刻舉手要求老師更換燈泡，其實這個做法是欠妥的，他正確的做法應該是．
（2）小強按要求正確連接電路后，閉合開關，發現電壓表指針偏轉到最右端的位置．其原因可能是．
（3）小強移動滑片P到某一點時，電壓表示數如圖乙所示，若他想測量小燈泡的額定功率，應將圖中滑片P向（填“A”或“B”）端移動，使電壓表的示數為V．
（4）小強移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是W．
（5）小強還發現通過燈絲的電流和它兩端電壓不成正比，這是因?yàn)開_．
（6）根據圖象信息，還可計算出小燈泡正常發光時的電阻值為____Ω．

查看答案和解析>>

科目：czwl 來源： 題型：

（2009?海安縣模擬）小明要測量金屬塊的密度．
（1）調節天平平衡，將游碼移到零刻度后，發現指針停在分度盤的左側，小明應將橫梁右端的平衡螺母向

右

（左/右）移動．
（2）測金屬塊質量．小明在天平右盤中放50g和20g的砝碼各一只，并將游碼移到如圖所示的位置時，指針恰好停在分度盤的中央，則金屬塊的質量為

72.0（或72）

g．
（3）測金屬塊的體積，小明把金屬塊放到盛50mL水的量筒中，水面升高后的位置如圖所示．則金屬塊的體積為

10

cm³，密度為

7.2×10³

kg/m³．

查看答案和解析>>

科目：czwl 來源： 題型：

小明要測量電阻R_x的阻值，實驗室能提供的器材有：電源（電壓未知）、兩個電壓表、定值電阻R₀（阻值己知）、開關一個、導線若干．
（1）請幫小明設計實驗電路，圖畫在右邊虛線框內
（2）實驗步驟：

①按電路圖連接好實物電路
②閉合開關，讀出電壓表V₁、V₂的示數U₁、U₂
③計算出Rx的阻值

（3）R_x的表達式：R_x=

U1R0

U2

U1R0

U2

．

查看答案和解析>>

科目：czwl 來源： 題型：

（2011?荊門）小明要測量金屬塊的密度．
（1）調節天平平衡，將游碼移到零刻度，發現指針停在分度值的左側，小明應將橫梁右端的平衡螺母向

右

（左/右）移動．
（2）測金屬塊質量．小明在天平右盤中放50g的砝碼一只，并將游碼移到如圖所示的位置時，指針恰好停在分度盤的中央，則金屬塊的質量為

54

g．
（3）測金屬塊的體積，小明把金屬塊放到盛50mL水的量筒中，水面升高后的位置如圖所示，請你依據給出的密度表確定，組成金屬塊的金屬可能是

鋁

．

幾種物質的密度kg/m³
鉛	11.4×10³
鐵	7.9×10³
銅	8.9×10³
鋁	2.7×10³
鑄鐵	7.0×10³

查看答案和解析>>

科目：czwl 來源： 題型：

某電阻兩端的電壓是2V時，通過它的電流是0.5A，若把它兩端的電壓增至6V，要測量通過它的電流，電流表合適的量程是（　?。?/div>

A．O～0.6A

B．0～1A

C．0～3A

D．O～10A

查看答案和解析>>

科目：czwl 來源： 題型：

小明要測量電阻R_x的阻值（約100?），實驗室能提供的器材有：學生電源（U=3V）、電流表、電壓表、滑動變阻器（最大阻值R=50?）、開關各一個，導線若干．
（1）小明設計的實驗電路圖如圖甲所示，請用鉛筆畫線代替導線，根據甲圖將乙圖中的實物圖連接完整．
（2）當小明按照甲圖連好實物電路后，閉合開關，發現電流表的指針能夠偏轉，電壓表的示數為3V，產生這種現象的原因是

．
（3）在實驗過程中，小明發現電流表指針偏轉幅度太小，但他想了想，覺得不需要改變電路的連接方式，且不用讀出電流表的示數，也能較準確地求出R_x的阻值．他的做法是：將滑動變阻器的滑片移到

，讀出

，則R_x=

（用字母表示）．

查看答案和解析>>

科目：czwl 來源： 題型：

小明要測量金屬塊的密度．
（1）調節天平平衡，將游碼移到零刻度，發現指針停在分度值的左側，小明應將橫梁右端的平衡螺母向

右

（左/右）移動．
（2）測金屬塊質量．小明在天平右盤中放50g的砝碼一只，并將游碼移到如圖1所示的位置時，指針恰好停在分度盤的中央，則金屬塊的質量為

54

g．
（3）測金屬塊的體積，小明把金屬塊放到盛50mL水的量筒中，水面升高后的位置如圖2所示，請你依據給出的密度表確定，組成金屬塊的金屬可能是

鋁

．

查看答案和解析>>

科目：czwl 來源： 題型：

3、在實驗室中，小明要測量一水杯的體積和質量，他要用到的測量?jī)x器為（　　）

A、刻度尺、秒表

B、溫度計、天平

C、量筒、天平

D、量筒、彈簧測力計

查看答案和解析>>

科目：czwl 來源： 題型：

（2013?廈門）小明要測量某礦石的密度．器材有：礦石塊、天平（含砝碼）、燒杯、適量的水、細線．測量過程如下：

（1）調節天平平衡時，發現指針偏向分度盤的右側，如圖甲所示，此時應將平衡螺母向

左

調．
（2）天平平衡后，小明開始測量礦石塊的質量．請指出圖乙中小明的錯誤操作

用手直接拿取砝碼

．正確操作后，平時放在盤中的砝碼和游碼在標尺上的位置如圖丙所示，則礦石塊的質量m₀為

39.4

g．
（3）接著小明在燒杯中倒入適量的水，稱出燒杯和水的總質量m₁；如圖丁所示，手提細線使礦石塊浸沒在水中并保持靜止（水無溢出且礦石塊不接觸燒杯）．天平平衡后，砝碼與游碼的總示數為m₂；則礦石密度的表達式：ρ=

m0

m2-m1

?ρ_水

m0

m2-m1

?ρ_水

（用m₀、m₁、m₂、ρ_水來表示）．

查看答案和解析>>
