如圖所示為用打點計時器研究勻變速直線運動的規律的實驗裝置．關于這一實驗，下列說法中正確的是（ ）

A．打點計時器應接直流電源
B．應先釋放小車，后接通電源打點
C．需使用秒表測出小車運動的時間
D．細繩應與長木板表面平行

如圖所示為用打點計時器研究勻變速直線運動的規律的實驗裝置．關于這一實驗，下列說法中正確的是

1. A.
   打點計時器應接直流電源
2. B.
   應先釋放小車，后接通電源打點
3. C.
   需使用秒表測出小車運動的時間
4. D.
   細繩應與長木板表面平行

“探究動能定理”的實驗裝置如圖甲所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀。當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W₀、3W₀、4W₀……，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出。
①關于該實驗，下列說法正確的是      。
A．打點計時器可以用直流電源供電，電壓為4~6V
B．實驗中使用的若干根橡皮筋的原長可以不相等
C．每次實驗中應使小車從同一位置由靜止彈出
D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m……的圖象，直到找出合力做功與物體速度變化的關系。

②圖乙給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，。已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=         m/s。

“探究動能定理”的實驗裝置如圖甲所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀。當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W₀、3W₀、4W₀……，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出。

①關于該實驗，下列說法正確的是       。

A．打點計時器可以用直流電源供電，電壓為4~6V

B．實驗中使用的若干根橡皮筋的原長可以不相等

C．每次實驗中應使小車從同一位置由靜止彈出

D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m……的圖象，直到找出合力做功與物體速度變化的關系。

②圖乙給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，。已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=         m/s。



“探究動能定理”的實驗裝置如圖所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀。當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W₀、3W₀、4W₀……，每次實驗中由靜止彈出的小車獲得的最大速度均可由打點計時器所打的紙帶測出。

1.關于該實驗，下列說法正確的是

A．打點計時器可以用直流電源供電，電壓為4~6V

B．實驗中使用的若干根橡皮筋的原長可以不相等

C．每次實驗中應使小車從同一位置由靜止彈出

D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W－v_m、W－v_m²、W－v_m³、W²－v_m、W³－v_m……的圖象，得出合力做功與物體速度變化的關系。

2.下圖給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm。已知相鄰兩點時間間隔為0.02s，則小車獲得的最大速度v_m=_         _m/s。



“探究動能定理”的實驗裝置如圖所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀ 。當用4條、6條、8條-------完全相同的橡皮筋并在一起進行第2次、第3次、第4次--------實驗時，橡皮筋對小車的功記為2W₀、3W₀、4W₀-------每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出。

（1） 關于該實驗，下列說法正確的是：

A、 打點計時器可以用直流電源供電，電壓4—6V

B、 實驗中使用的若干跟橡皮筋的原長可以不相等

C、 每次實驗中應使小車從同一位置由靜止彈出

D、 利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W—v_m 、W—v_m²、W—v_m³、W²—v_m、W³—v_m------的圖象，得出合力做功與物體速度變化的關系

（2）如上圖給出了某次在正確操作的情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm 、OB=7.12cm 、OC=8.78cm 、OD=10.44cm 、OE=12.09cm 已知相鄰兩點打點時間間隔為0.02s ，則小車獲得的最大速度v_m=       m/s（結果保留2位有效數字）



“探究動能定理”的實驗裝置如圖甲所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀。當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W₀、3W₀、4W₀……，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出。

①關于該實驗，下列說法正確的是       。

A．打點計時器可以用直流電源供電，電壓為4~6V

B．實驗中使用的若干根橡皮筋的原長可以不相等

C．每次實驗中應使小車從同一位置由靜止彈出

D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m……的圖象，直到找出合力做功與物體速度變化的關系。

②圖乙給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，。已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=          m/s。[來源:Zxxk.Com]



 “探究動能定理”的實驗裝置如圖甲所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀。當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W₀、3W₀、4W₀……，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出。

①關于該實驗，下列說法正確的是       。

A．打點計時器可以用直流電源供電，電壓為4~6V

B．實驗中使用的若干根橡皮筋的原長可以不相等

C．每次實驗中應使小車從同一位置由靜止彈出

D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m……的圖象，直到找出合力做功與物體速度變化的關系。

②圖乙給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，。已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=          m/s。



“探究動能定理”的實驗裝置如圖甲所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀。當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W₀、3W₀、4W₀……，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出。

①關于該實驗，下列說法正確的是      。
A．打點計時器可以用直流電源供電，電壓為4~6V
B．實驗中使用的若干根橡皮筋的原長可以不相等
C．每次實驗中應使小車從同一位置由靜止彈出
D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m……的圖象，直到找出合力做功與物體速度變化的關系。
②圖乙給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，。已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=         m/s。

“探究動能定理”的實驗裝置如圖所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W₀。當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W₀、3W₀、4W₀……，每次實驗中由靜止彈出的小車獲得的最大速度均可由打點計時器所打的紙帶測出。

1.關于該實驗，下列說法正確的是

A．打點計時器可以用直流電源供電，電壓為4~6V

B．實驗中使用的若干根橡皮筋的原長可以不相等

C．每次實驗中應使小車從同一位置由靜止彈出

D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W－v_m、W－v_m²、W－v_m³、W²－v_m、W³－v_m……的圖象，得出合力做功與物體速度變化的關系。

2.下圖給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm。已知相鄰兩點時間間隔為0.02s，則小車獲得的最大速度v_m=_          _m/s。



“探究動能定理”的實驗裝置如圖所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W0．當用4條、6條、8條……完全相同的橡皮筋并在一起進行第2次、第3次、第4次……實驗時，橡皮筋對小車做的功記為2W0、3W0、4W0……，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出． (1) 關于該實驗，下列說法正確的是 A． 打點計時器可以用直流電源供電，電壓為4～6 V B． 實驗中使用的若干根橡皮筋的原長可以不相等 C． 每次實驗中應使小車從同一位置由靜止彈出 D． 利用每次測出的小車最大速度vm和橡皮筋做的功W，依次做出W－vm、W－vm2、W－vm3、W2－vm、W3－vm……的圖象，得出合力做功與物體速度變化的關系． (2) 下圖給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA＝5.65 cm，OB＝7.12 cm，OC＝8.78 cm，OD＝10.40 cm，OE＝11.91 cm．已知相鄰兩點打點時間間隔為0.02 s，則小車獲得的最大速度vm＝________m/s．

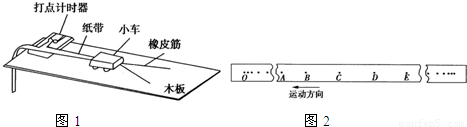

（1）“探究動能定理”的實驗裝置如圖1所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W．當用4條、6條、8條…完全相同的橡皮筋并在一起進行第2次、第3次、第4次…實驗時，橡皮筋對小車做的功記為2W、3W、4W…，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出．

①關于該實驗，下列說法正確的是______．
A．打點計時器可以用直流電源供電，電壓為4～6V
B．實驗中使用的若干根橡皮筋的原長可以不相等
C．每次實驗中應使小車從同一位置由靜止彈出
D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m…的圖象，得出合力做功與物體速度變化的關系．
②圖2給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，．已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=______m/s．
（2）有一根細長而均勻的金屬管線樣品，長約為60cm，電阻大約為6Ω．橫截面如圖3所示．
①用螺旋測微器測量金屬管線的外徑，示數如圖4所示，金屬管線的外徑為______mm；
②現有如下器材
A．電流表（量程0.6A，內阻約0.1Ω）
B．電流表（量程3A，內阻約0.03Ω）
C．電壓表（量程3V，內阻約3kΩ）
D．滑動變阻器（1750Ω，0.3A）
E．滑動變阻器（15Ω，3A）
F．蓄電池（6V，內阻很?。?br />G．開關一個，帶夾子的導線若干
要進一步精確測量金屬管線樣品的阻值，電流表應選______，滑動變阻器應選______．（只填代號字母）．
③請將圖5所示的實際測量電路補充完整．
④已知金屬管線樣品材料的電阻率為ρ，通過多次測量得出金屬管線的電阻為R，金屬管線的外徑為d，要想求得金屬管線內形狀不規則的中空部分的截面積S，在前面實驗的基礎上，還需要測量的物理量是______．計算中空部分截面積的表達式為S=______．

“探究動能定理”的實驗裝置如圖所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W．當用4條、6條、8條…完全相同的橡皮筋并在一起進行第2次、第3次、第4次…實驗時，橡皮筋對小車做的功記為2W、3W、4W…，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出．

①關于該實驗，下列說法正確的是______
A．打點計時器可以用直流電源供電，電壓為4～6V
B．實驗中使用的若干根橡皮筋的原長可以不相等
C．每次實驗中應使小車從同一位置由靜止彈出
D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m…的圖象，得出合力做功與物體速度變化的關系．
②圖給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，．已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=______m/s．

“探究動能定理”的實驗裝置如圖所示，當小車在兩條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W．當用4條、6條、8條…完全相同的橡皮筋并在一起進行第2次、第3次、第4次…實驗時，橡皮筋對小車做的功記為2W、3W、4W…，每次實驗中由靜止彈出的小車獲得的最大速度可由打點計時器所打的紙帶測出．

①關于該實驗，下列說法正確的是______
A．打點計時器可以用直流電源供電，電壓為4～6V
B．實驗中使用的若干根橡皮筋的原長可以不相等
C．每次實驗中應使小車從同一位置由靜止彈出
D．利用每次測出的小車最大速度v_m和橡皮筋做的功W，依次做出W-v_m、W-v_m²、W-v_m³、W²-v_m、W³-v_m…的圖象，得出合力做功與物體速度變化的關系．
②圖給出了某次在正確操作情況下打出的紙帶，從中截取了測量物體最大速度所用的一段紙帶，測得O點到A、B、C、D、E各點的距離分別為OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，．已知相鄰兩點打點時間間隔為0.02s，則小車獲得的最大速度v_m=______m/s．
