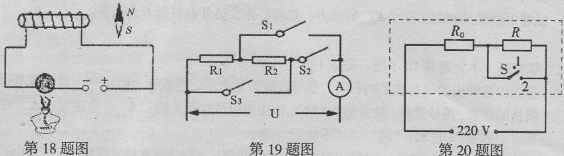

如圖所示電路圖，R₁=20Ω，U=6V．若只閉合開關S₁、S₂，則R₁、R₂的連接方式是



聯，此時電流表示數為0.5A，則R₂=



Ω

科目：czwl 來源： 題型：填空題

科目：czwl 來源： 題型：

如圖所示電路，R₁=20歐，電流表A¹的讀數為0.4安，閉合開關S，電流表A₂的讀數為0.6安，電源電壓為

8

8

伏，R₂的阻值是

40

40

歐．

科目：czwl 來源： 題型：

如圖所示電路，R₁=20歐，當K₁閉合K₂斷開時，安培表讀數為1安，當K₁、K₂都閉合時，安培表讀數為1.25安．求：
①R₂的阻值？
②當K₁、K₂都閉合時，電路中消耗的總功率？
③通電10分鐘，R₁上消耗的電能是多少？

科目：czwl 來源： 題型：

如圖所示電路，R₁=20Ω，滑動變阻器R₂的最大阻值是20Ω，當開關S斷開時，移動滑片P，可在A、B之間獲得的最大電阻是



Ω；當開關S閉合時，移動滑片P，可在A、B之間獲得的最小電阻是



Ω

科目：czwl 來源：2010-2011學年北師大版九年級（上）簡單電路、歐姆定律（月考一）（解析版） 題型：填空題

如圖所示電路，R₁=20歐，電流表A¹的讀數為0.4安，閉合開關S，電流表A₂的讀數為0.6安，電源電壓為    伏，R₂的阻值是    歐．

科目：czwl 來源：月考題 題型：填空題

如圖所示電路，R₁=20歐，電流表A₁的讀數為0.4安，閉合開關S，電流表A₂的讀數為0.6安，電源電壓為_(kāi)________伏， R₂的阻值是___________歐。

科目：czwl 來源：月考題 題型：填空題

如圖所示電路，R₁=20歐，R₂=30歐，R₃=40歐，當開關S接1時，電流表A₁的讀數是0.5安，S接2時，電流表A₂的示數是_________安，電源電壓是__________伏。

科目：czwl 來源： 題型：填空題

科目：czwl 來源： 題型：

如圖所示電路中，電源電壓U=6V保持不變，R₁=10Ω，電壓表的示數如圖所示，則R₁兩端的電壓U₁=

2

2

V，1min內電流在R₂上產生的熱量為

48

48

J．

科目：czwl 來源：2009年湖南省長沙市中考物理模擬試卷（三）（解析版） 題型：填空題

如圖所示電路中，電源電壓U=6V保持不變，R₁=10Ω，電壓表的示數如圖所示，則R₁兩端的電壓U₁=    V，1min內電流在R₂上產生的熱量為    J．

科目：czwl 來源：2012年湖南省長沙市中考物理網上模擬試卷（三）（解析版） 題型：填空題

如圖所示電路中，電源電壓U=6V保持不變，R₁=10Ω，電壓表的示數如圖所示，則R₁兩端的電壓U₁=    V，1min內電流在R₂上產生的熱量為    J．

科目：czwl 來源： 題型：填空題

科目：czwl 來源： 題型：

如圖所示電路中，電源電壓為6V，R₁=10Ω，閉合開關后，電流表的示數為0.9A，則通過電阻R₁的電流為

0.6

0.6

A，電阻R₂的阻值為

20

20

Ω．如將它們串聯接入原電路時，通過電阻R₂的電流為

0.2

0.2

A．

科目：czwl 來源： 題型：

我國家庭電路的火線和零線之間的電壓為

220

220

V，用測電筆辨別火線和零線時，能使氖管發光的是

火線

火線

．如圖所示電路，R₁=5Ω，R₂=4Ω，當開關S接“1”時，電流表示數為0.20A；當開關S接“2”時，則電流表的示數范圍是在

0.2

0.2

A～

0.25

0.25

A之間．

科目：czwl 來源： 題型：

在如圖所示電路中，電源電壓為6V，電阻R₁的阻值是20Ω，開關閉合后，通過電阻R₂的電流為0.6A．求：
（1）通過電阻R₁的電流是多少？
（2）R₁和R₂的總電阻是多少？
（3）電阻R₁消耗的電功率是多少？

科目：czwl 來源： 題型：

（2012?思明區一模）如圖所示電路，R₃=20Ω，電源電壓恒定不變．當S₁、S₂都閉合時，電流表的示數為0.6A；當S₁、S₂都斷開時，電流表的示數為0.4A．求：
（1）電源電壓；
（2）電阻R₁的阻值．

科目：czwl 來源： 題型：

如圖所示電路，R₂=20Ω，開關閉合后電流表示數為0.2A，電壓表示數為2V，則R₁=

10

10

Ω，電源電壓為

6

6

V．
